Solaire photovoltaïque

Centrale photovoltaïque

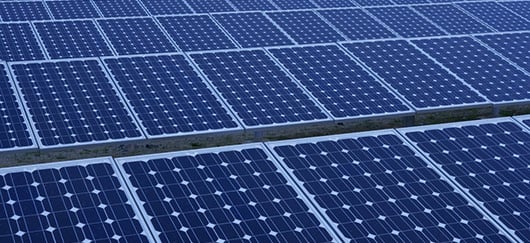

Vue d'une centrale solaire photovoltaïque (©photo)

Définition et catégories

Le terme « photovoltaïque » peut désigner le phénomène physique (l'effet photovoltaïque découvert par Alexandre Edmond Becquerel en 1839) ou la technique associée. L'énergie solaire photovoltaïque est l'électricité produite par transformation d'une partie du rayonnement solaire au moyen d’une cellule photovoltaïque. Schématiquement, un photon de lumière incidente permet sous certaines circonstances de mettre en mouvement un électron, produisant ainsi un courant électrique.

Les cellules photovoltaïques sont fabriquées avec des matériaux semi-conducteurs produits à partir d’une matière première très pure, comme le silicium. Ces matériaux émettent des électrons lorsqu’ils sont soumis à l'action de la lumière. Ceux-ci sont éjectés du matériau et ils circulent dans un circuit fermé, produisant ainsi de l’électricité.

L'énergie solaire est, à l'échelle humaine, inépuisable et disponible en très grandes quantité.

Ce processus ne nécessite aucun cycle thermodynamique intermédiaire, c'est-à-dire que le rayonnement est directement converti en électricité sans utilisation intermédiaire de la chaleur (contrairement au solaire thermodynamique).

Fonctionnement scientifique

Principe de fonctionnement d'une cellule photovoltaïque

Les cellules photovoltaïques exploitent l'effet photoélectrique pour produire du courant continu par absorption du rayonnement solaire. Cet effet permet aux cellules de convertir directement l’énergie lumineuse des photons en électricité par le biais d’un matériau semi-conducteur transportant les charges électriques.

Le matériau semi-conducteur comporte deux parties, l’une présentant un excès d’électrons et l’autre un déficit d'électrons. Ces deux parties sont respectivement dites « dopées » de type n et de type p. Le dopage des cristaux de silicium consiste à leur ajouter d’autres atomes pour améliorer la conductivité du matériau.

Un atome de silicium compte 4 électrons périphériques. L’une des couches de la cellule est dopée avec des atomes de phosphore qui, eux, comptent 5 électrons (soit 1 de plus que le silicium). On parle de dopage de type n comme négatif, car les électrons (de charge négative) sont excédentaires. L’autre couche est dopée avec des atomes de bore qui ont 3 électrons (1 de moins que le silicium). On parle de dopage de type p comme positif en raison du déficit d’électrons ainsi créé. Lorsque la première est mise en contact avec la seconde, les électrons en excès dans le matériau n diffusent dans le matériau p.

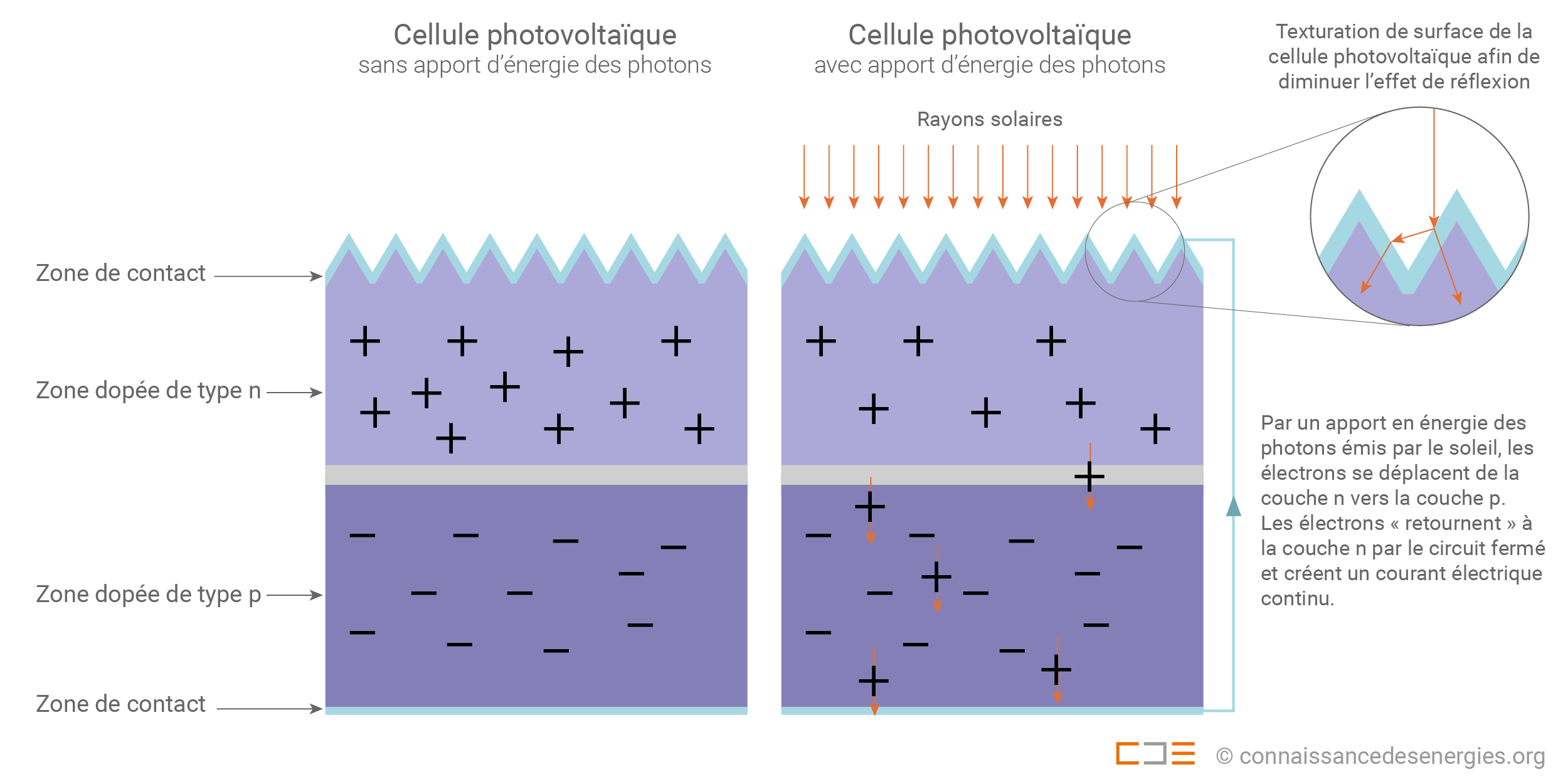

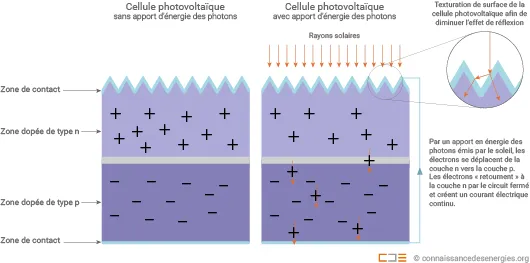

Constitution d'une cellule photovoltaïque (d'après source CEA)

En traversant la cellule photovoltaïque, les photons arrachent des électrons aux atomes de silicium des deux couches n et p. Les électrons libérés se déplacent alors dans toutes les directions. Après avoir quitté la couche p, les électrons empruntent ensuite un circuit pour retourner à la couche n. Ce déplacement d’électrons n’est autre que de l’électricité.

Etat des lieux des technologies traditionnelles

Le solaire photovoltaïque non concentré

Le silicium cristallin représente aujourd’hui environ 80% du marché des matériaux utilisés dans la fabrication des panneaux.

  • Les cellules monocristallines
    C’est la filière historique du photovoltaïque. Les cellules monocristallines sont les photopiles de la première génération. Elles sont élaborées à partir d’un bloc de silicium cristallisé en une seule pièce. Elles ont un bon rendement mais la méthode de production est laborieuse et coûteuse. C’est la cellule des calculatrices et des montres dites « solaires ».
  • Les cellules polycristallines
    Les cellules polycristallines sont élaborées à partir d’un bloc de silicium composé de cristaux multiples. Elles ont un rendement plus faible que les cellules monocristallines mais leur coût de production est moindre.
  • Des avancées technologiques permettent aujourd'hui de produire des cellules policrystallines à couche mince afin d’économiser le silicium. Ces cellules ont une épaisseur de l’ordre de quelques micromètres d’épaisseur.
    Le rendement moyen d'un panneau cristallin est de 14,5% selon EDF ENR(1).

Technologies prometteuses

Le solaire photovoltaïque concentré

Les miroirs concentrent les rayons du soleil sur une petite cellule solaire photovoltaïque à haut rendement. Grâce à cette technologie de concentration, les matériaux semi-conducteurs peuvent être remplacés par des systèmes optiques moins coûteux. A puissance égale, ceci permet d'utiliser 1 000 fois moins de matériel photovoltaïque que dans les panneaux photovoltaïques à insolation directe.

Cette technologie devrait pénétrer le marché dans un avenir proche.

Le rendement théorique maximum de la conversion photon-electron est de l'ordre de 85% (le rendement de Carnot est 95 %)(2). Le rendement expérimental maximal obtenu avec cette technologie est pour le moment de 46%(3).

Les constituants organiques (polymères)

L’utilisation de matériaux polymères vise à remplacer les matériaux minéraux par des semi-conducteurs organiques, autrement dit des plastiques, pour la fabrication de cellules photovoltaïques. Ceux-ci sont bon marché, ont des bonnes propriétés d’absorption et sont faciles à déposer. Leur coût de revient très faible se double de caractéristiques particulièrement attrayantes : plus légères et moins fragiles, leur nature flexible permet d'obtenir des matériaux souples en polymères organiques ou en silicone et même des encres photovoltaïques (comme la technologie de photovoltaïque imprimé développée par la société française DisaSolar).

D’une durée de vie courte, elles n’offrent pour l’instant que des rendements avoisinant 5% (jusqu'à un peu plus de 10% en laboratoire) mais pourraient servir de base au développement d’une filière industrielle.

Les cellules hybrides : thermique et photovoltaïque

Le rendement des cellules solaires photovoltaïques diminue lorsque les panneaux montent en température. Certains centres de recherche(4) ont eu l'idée de récupérer la chaleur captée et libérée par le photovoltaïque pour simultanément optimiser le rendement électrique et obtenir une source de chauffage. Ils développent ainsi des capteurs solaires hybrides mariant le photovoltaïque et le thermique.

Enjeux par rapport à l'énergie

Avantages

  • L’énergie solaire est, à l’échelle humaine, inépuisable et disponible gratuitement en très grandes quantités. De plus, lors de la phase d’exploitation, la production d’électricité au moyen de panneaux photovoltaïques n’est pas polluante.
  • Le silicium, matériau utilisé dans les panneaux solaires actuels les plus répandus, est très abondant et n’est pas toxique.
  • Les panneaux solaires ont une durée de vie de 20 à plus de 30 ans et sont presque intégralement recyclables.
  • La modularité des panneaux est très importante, c'est-à-dire qu’il est possible de concevoir des installations de tailles diverses dans des environnements très variés. Ceux-ci sont par conséquent adaptés à la production décentralisée d'électricité en sites isolés.
  • Les panneaux photovoltaïques peuvent être utilisés à des fins domestiques de petite échelle (des toits solaires par exemple) ou à des fins de production énergétique industrielle à grande échelle (par exemple, la ferme solaire de Toul-Rosières en Lorraine).

Une cellule photovoltaïque traditionnelle doit fonctionner cinq ans pour compenser l'énergie utilisée pour la fabriquer.

Limites

  • La technologie photovoltaïque est encore coûteuse, son coût au kilowattheure étant environ le double de celui des énergies fossiles (avec toutefois de grandes disparités d'une zone à une autre).
  • Les panneaux photovoltaïques les plus répandus, faits de silicium cristallin, sont lourds, fragiles et difficiles à installer.
  • Une centrale requiert de vastes espaces bien que la densité tende à être amélioré (exemple de la centrale photovoltaïque de Bresse-sur-Issole en Provence : 1,2 hectare par mégawatt installé).
  • L’impact environnemental et énergétique de la fabrication des panneaux de silicium n'est pas nul. Une cellule photovoltaïque doit fonctionner entre un an et demi et cinq ans pour compenser l'énergie utilisée pour la fabriquer(5).
  • L’énergie électrique n’est pas « directement » stockable, c'est-à-dire sous sa forme primaire. Il est en revanche possible de la stocker « indirectement » dans des batteries sous forme chimique ou dans des accumulateurs cinétiques sous forme mécanique. Les technologies existantes sont encore coûteuses.

Acteurs majeurs

Durant plusieurs années, les installations de panneaux photovoltaïques ont été accélérées par des programmes nationaux d’incitations financières telles que des tarifs de rachats bonifiés de l'électricité produite pour le réseau public. Les Etats jouent donc un rôle clé dans le développement de la filière.

Le marché mondial de cellules et de panneaux photovoltaïques est dominé par une poignée de pays, notamment le Japon, la Chine, l'Allemagne et les États-Unis. A noter que la société chinoise Suntech Power est devenue en 2009 le premier producteur mondial de panneaux photovoltaïques. Sharp, First Solar, Abengoa Solar sont d’autres grands noms de ce secteur auquel il convenait jusqu'à 2012 d'ajouter l'entreprise allemande Q-Cells qui a déposé le bilan cette année-là.

Unités de mesure et chiffres clés

Watt crête

La puissance « crête » d’une installation photovoltaïque (exprimée en kWc) est la puissance maximale (capteurs bien orientés, bien inclinés, sans ombrage) qu’elle peut produire sous un ensoleillement donné.

Cette unité a trois utilisations principales :

  • la comparaison du rendement des matériaux photovoltaïques, dans les mêmes conditions ;
  • la qualification de la taille d'une installation, indépendamment de ses conditions d'ensoleillement ;
  • la comparaison des gisements solaires et de leur production électrique.

A fin 2013, le parc mondial solaire photovoltaïque a une capacité de près de 139 gigawatts (GW) installés, selon l’EPIA (European Photovoltaic Industry Association), dont 59% en Europe(6). En 2012, le solaire (photovoltaïque et thermodynamique inclus) a généré près de 0,5% de la production mondiale d'électricité selon les dernières données d'Observ'ER.

Selon l’AIE, les filières photovoltaïque et thermodynamique auront des contributions équivalentes en 2050 en termes de production énergétique. Environ 80% de la production mondiale de modules photovoltaïques est encore à base de plaquettes de silicium cristallin. Le reste utilise des couches minces déposées sur une surface, solution plus économique en matière de coûts de fabrication mais avec des rendements inférieures.

Zone de présence ou d'application

Les pays disposant des entreprises les plus développées sont également les pays ayant installé le plus de capacités photovoltaïques. Ceci s’explique par le fait que les compagnies locales remportent souvent des subventions ou des marchés nationaux qui leur permettent de se développer plus rapidement et d’expérimenter leurs technologies.

A noter que l’efficacité des panneaux diminue lorsque la température augmente. Il existe donc peu d’installations en milieu désertique. On leur préfère en général des installations solaires thermodynamiques dont le rendement croît lui avec la température.

Passé et présent

1839 : Antoine Becquerel publie un mémoire sur les effets électriques produits sous l'influence des rayons solaires relatif à une expérience menée par son fils Edmond avec une pile constituée par des électrodes de platine et de cuivre oxydé plongeant dans une solution électrolytique acide. Cette pile est capable de fournir un courant.

1877 : W. G. Adams et R. E. Day découvrent l'effet photovoltaïque du sélénium, et C. Fritts met au point le premier panneau photovoltaïque à base de cellules au sélénium.

1905 : Albert Einstein publie un article sur l'effet photoélectrique, ce pour quoi il obtient un prix Nobel en 1921.

1954 : D. M. Chapin, C. S. Fuller et G. L. Pearson, deux ingénieurs des Bell Telephone Laboratories (États-Unis), annoncent la mise au point d'une cellule dont le rendement de conversion énergétique atteint 6 %, marquant ainsi véritablement la naissance de l'électricité photovoltaïque.

1959 : les Etats-Unis mettent en orbite Vanguard, le premier satellite alimenté par des cellules photovoltaïques.

Années 70 : les crises pétrolières renforcent l’intérêt et les crédits accordés à l’énergie photovoltaïque.

1978 : le premier mégawatt crête installé est atteint dès 1978.

De 2006 à 2011 : la capacité photovoltaïque totale installée dans le monde a plus que décuplé en 5 ans.

Futur

L’industrie du photovoltaïque se tourne aujourd’hui vers le développement de techniques qui utiliseront à terme beaucoup moins de matière ou des matériaux moins onéreux. Le solaire à concentration, le dépôt sur ruban, les panneaux à couche fine et les matériaux organiques constituent aujourd’hui les principaux axes de recherche et d’innovation future.

Enfin, la recherche sur le stockage d’électricité sera également importante. Ce thème transversal de l’énergie concerne plus particulièrement le solaire photovoltaïque puisque le caractère compétitif de cette technologie dépendra beaucoup de sa capacité à répondre aux besoins ponctuels, notamment nocturnes ou sous un temps nuageux.

Concrètement

La puissance du parc photovoltaïque français a plus que décuplé entre fin 2009 et fin 2011 mais le rythme de développement des capacités s'est ralenti ces dernières années. Le parc photovoltaïque français a une capacité installée de 5,3 GW à fin 2014(7). Selon RTE, il a produit 5,9 TWh en 2014, soit 1,1% de la production électrique nationale cette année-là.

Le saviez-vous ?

En une heure, le soleil produit plus d’énergie que l’humanité n’en consomme en un an.
