250
dispositifs de franchissement
installés par EDF Hydro sur ses aménagements
5
grandes familles de passes
selon la classification des agences de l’eau
7,6
pour la passe de Gambsheim
l’une des plus grandes d’Europe, sur le Rhin
Où sont installés ces dispositifs ?
Les passes à poissons visent à ne pas perturber la migration de certains poissons, que ceux-ci remontent un cours d’eau (on parle alors de « montaison ») ou le redescendent (« dévalaison »).
Elles sont installées au niveau d’obstacles divers (barrage hydraulique, écluse, etc.) pour assurer le passage des poissons concernés sans blessure, ni stress(1).
Comment fonctionne concrètement une passe à poissons ?
Le principe est le même quel que soit le type de dispositif. Il consiste, selon l’Onema — l’établissement public devenu depuis l’OFB —, à « attirer les migrateurs en un point déterminé du cours d’eau, à l’aval de l’obstacle, […] et à les inciter et même les obliger à passer en amont, en leur ouvrant une voie d’eau ou en les piégeant dans une cuve et en déversant celle-ci en amont »(2).
Tout le dimensionnement se joue ensuite sur deux grandeurs : la vitesse de l’eau et la hauteur de chute, qui doivent rester compatibles avec les capacités de nage des espèces visées. D’autres paramètres sont à prendre en compte :
- la turbulence de l’écoulement ;
- l’intensité lumineuse ;
- la teneur en oxygène dissous et la température de l’eau ;
- le bruit et l’odeur.
C’est ce qui explique la forme d’une passe à bassins successifs : la hauteur totale à franchir y est divisée en plusieurs petites chutes formant une série de bassins, qui communiquent entre eux par des déversoirs, des échancrures plus ou moins profondes, des orifices noyés ou des fentes verticales. Le poisson ne franchit donc pas l’ouvrage d’un seul élan : il remonte de bassin en bassin. C’est aussi la solution la mieux adaptée lorsque plusieurs espèces sont concernées.
Les autres familles déclinent le même principe autrement. L’ascenseur piège le poisson dans une cuve au pied de l’obstacle, puis déverse celle-ci en amont : il est privilégié sur les ouvrages de hauteur importante, où son installation est plus facile et généralement moins coûteuse que celle d’une passe classique. La passe naturelle, ou « rustique », relie les biefs amont et aval par un chenal creusé dans une rive, où la vitesse est réduite par la rugosité du fond et une succession de gros blocs ; sa pente ne peut dépasser quelques pour cent, ce qui la rend longue et souvent difficile à implanter, mais très bien intégrée au paysage.
Quels sont les différents types de passes à poissons ?
On distingue 5 grandes familles de passes à poissons, selon la classification des agences de l’eau : la plus répandue est la passe à bassins successifs, aussi appelée « échelle à poissons ».
Le choix entre ces familles dépend de paramètres spécifiques : espèce dont le passage doit être préservé (salmonidés, anguilles, lamproies, etc.), type d’obstacle (barrage hydraulique, écluse), débit du courant et hauteur de chute au niveau de l’ouvrage.

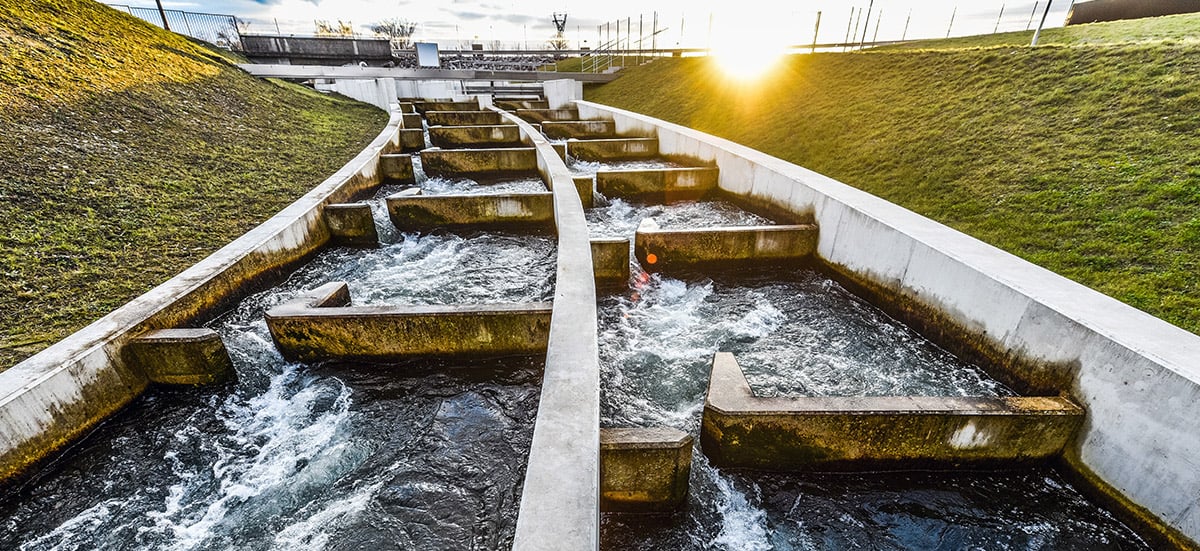

- Les passes à poissons « à bassins successifs » ou « échelles à poissons » (forme la plus courante), composées d’une série de bassins en escalier séparées d’une cloison. Ces dispositifs visent à diviser le dénivelé créé par un barrage en une série de plus petites chutes (plus la chute entre bassins est faible, plus le passage des poissons est facile). Ils sont adaptés pour des faibles pentes (de 5 à 10 %) et pour la plupart des poissons, avec généralement des hauteurs de chutes entre bassins de 15 à 20 cm (les poissons sautant de bassin en bassin) ;
- Les passes à écluses ou ascenseurs qui permettent un franchissement « assisté » des poissons soit avec une aide mécanique (ascenseur), soit avec une aide hydraulique (écluse) : les poissons sont attirés vers un compartiment d’où ils sont hissés vers le plan d’eau en amont(2) ;
- Les passes à ralentisseurs, composées de déflecteurs (dispositifs déviant le courant et donnant naissance à des courants secondaires avec une forte dissipation d’énergie) disposés sur le fond ou sur les parois d’un canal qui réduisent la vitesse de l’eau (pour des pentes plus importantes jusqu’à 20 %, principalement pour les salmonidés qui doivent franchir l’obstacle d’une seule traite) ;
- Les passes naturelles, également dites passes « rustiques » sont des dispositifs reproduisant le fonctionnement des cours d’eau, avec la constitution d’un chenal réduisant la vitesse de l’eau. On parle généralement de rivières de contournement mais il peut également s’agir d’une rampe accolée à une berge ;
- Les passes spécifiques pour les anguilles (dont les alevins remontent les rivières), constituées d’une rampe (le long de laquelle remontent les alevins) et d’un bassin amont éloigné du courant (pour éviter que les alevins soient à nouveau entraînés par le courant vers l’aval).

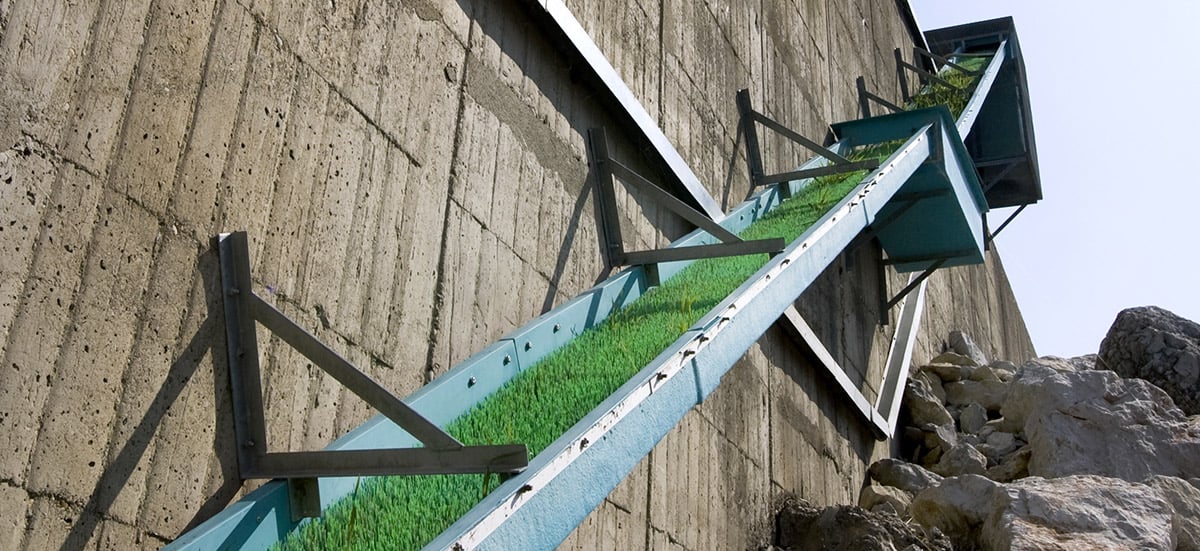

Passe à anguilles sur le barrage de Mallemort. (©Eranian Philippe ; TOMA)
Une passe à poissons est-elle efficace ?
Le critère retenu par l’Onema est exigeant : pour qu’une passe à poissons soit efficace, « il faut que le poisson la franchisse sans risque de blessure, de stress ou de retard dans la migration »(2). Un dispositif franchissable au prix d’un retard de migration ne remplit donc pas son rôle.
L’établissement public pose par ailleurs une limite d’emblée : « L’équipement d’un ouvrage avec une passe à poissons ne compense jamais en totalité les dommages causés aux migrateurs ». Une autre solution peut consister, « chaque fois qu’il est possible, à supprimer l’obstacle ».
L’entretien conditionne lui aussi le résultat, et il n’est pas facultatif : sur les cours d’eau classés au titre de l’article L214-17, les propriétaires ont l’obligation d’entretenir le dispositif de franchissement et de le maintenir en bon état de fonctionnement, de manière à permettre la circulation des poissons migrateurs(2).
Enfin, toutes les familles ne se valent pas. L’écluse à poissons piège les migrateurs dans un sas avant de les écluser « comme le serait un bateau » ; c’est un système qui, en France, « s’est souvent révélé peu efficace », et auquel l’ascenseur est aujourd’hui préféré.
L’efficacité d’une passe ne se décrète donc pas : elle se mesure, selon trois approches complémentaires.
| Approche | Ce qu’elle établit | Qui la conduit |
|---|---|---|
| Contrôle de terrain | Que le dispositif installé sur l’ouvrage (barrage, seuil, écluse) fonctionne effectivement. | Les agents de l’établissement public (Onema, devenu l’OFB)(2) |
| Diagnostic standardisé (méthode ICE) | Le degré de franchissabilité de l’obstacle, en comparant « les caractéristiques typologiques, géométriques et hydrauliques des obstacles avec les capacités physiques de déplacement des espèces de poissons considérées ». | L’OFB, via un protocole national standardisé(4) |
| Suivi des passages | Le nombre de poissons transitant réellement par le dispositif, notamment par vidéocomptage. | L’exploitant, avec des associations de migrateurs ou des fédérations de pêche(5) |
Combien la France compte-t-elle aujourd’hui de passes à poissons ?
EDF Hydro, qui gère l’essentiel du parc hydroélectrique français, indique à Connaissance des Énergies avoir installé sur ses aménagements « plus de 250 dispositifs de franchissement, comme les passes à poissons, notamment pour les poissons migrateurs (saumon, alose, lamproie, anguille, truite, etc.) ».
| Repère | Nombre |
|---|---|
| Centrales hydroélectriques exploitées | plus de 400 |
| Barrages hydrauliques exploités | 600 |
| Dispositifs de franchissement installés | plus de 250 |
| Ouvrages situés sur des tronçons classés en liste 2 | 150 |
| Ouvrages de franchissement sur ces tronçons | plus de 190 |
Ces chiffres ne couvrent que le parc d’un exploitant : ils ne constituent pas un décompte national des passes à poissons, tous ouvrages et tous gestionnaires confondus.
Depuis quand existent ces dispositifs en France ?
Des passes à poissons ont commencé à être développées dès le début du XXe siècle.
Dans les années 1970, un programme de recherche d’EDF Hydro en hydro-écologie a permis de développer des connaissances uniques des écosystèmes à proximité des ouvrages de production d’électricité. Ces travaux ont conduit dans les années 1980, en étroite collaboration avec le CSP (Conseil Supérieur de la Pêche), devenu depuis l’OFB (Office Français de la Biodiversité), à la mise en place de dispositifs permettant le franchissement des ouvrages par les poissons et le renforcement progressif des actions de protection de la biodiversité sur ses sites de production.
Quelle est la réglementation en vigueur ?
L'article L214-18 du Code de l'Environnement(6) stipule que « tout ouvrage à construire dans le lit d'un cours d'eau doit comporter des dispositifs maintenant dans ce lit un débit minimal garantissant en permanence la vie, la circulation et la reproduction des espèces vivant dans les eaux au moment de l'installation de l'ouvrage ainsi que, le cas échéant, des dispositifs empêchant la pénétration du poisson dans les canaux d'amenée et de fuite ».
La continuité piscicole est abordée plus spécifiquement dans l’article L214-17 à travers la constitution de 2 listes de tronçons de cours d’eau. Ces 2 listes ont été élaborées au niveau des bassins et sont formalisées par des arrêtés préfectoraux :
| Classement du tronçon | Ce que la réglementation impose |
|---|---|
| Liste 1 | La construction de nouveaux ouvrages ne peut être autorisée s’ils constituent un obstacle à la continuité écologique. |
| Liste 2 | La continuité écologique doit être assurée, y compris sur les ouvrages déjà construits. |
Au niveau communautaire, la Directive Cadre 2000/60/CE (transposée en France par la loi sur l’eau et les milieux aquatiques du 30 décembre 2006) a fixé pour objectif l’atteinte du « bon état écologique » des cours d’eau pour 2015.
Dans quels cas des passes à poissons doivent-elles être mises en place ?
Nouveaux aménagements
Les nouveaux aménagements hydrauliques font l’objet de demandes d’autorisation avant leur construction : lors de l’instruction de ces demandes, les services de l’État peuvent prendre des prescriptions concernant la mise en place de passes à poissons, en fonction des enjeux (présence de poissons grands migrateurs, etc.). EDF Hydro souligne que des alternatifs à ces passes à poissons existent comme les turbines « ichtyocompatibles ».
Chaque construction de passe à poissons fait l’objet d’une concertation avec les parties prenantes (services de l’État, associations, pêcheurs, etc.), en prenant en compte le contexte d’adaptation au changement climatique qui peut influencer la saisonnalité des migrations ou l’évolution des populations piscicoles.
La validation technique est réalisée par les services instructeurs de l’État, et généralement formalisée par un arrêté préfectoral.
Ouvrages déjà construits
Pour les aménagements existants, la continuité écologique est à réaliser sur les tronçons de cours d’eau « en liste 2 » identifiés par les préfets dans les différents bassins.
Pour l’exploitant EDF Hydro(5), « 150 barrages, centrales ou prises d’eau sont situés sur des tronçons classés en liste 2. Ils sont équipés de plus de 190 ouvrages de franchissement piscicole à la montaison […] ou à la dévalaison […]. En complément, des dispositifs de franchissement ont également été construits sur des cours d’eau non classés afin de répondre à des enjeux locaux. Chaque franchissement est réalisé en concertation avec les services de l’État qui valident la solution proposée par EDF Hydro ».
Combien coûte une passe à poissons ?
Le coût d’une passe à poissons est très variable et dépend de nombreux paramètres : configuration de l’ouvrage hydraulique concerné, type de passe, dimensions, contraintes du site (place disponible pour le chantier, etc.).
On retient parfois que le prix du dispositif est approximativement proportionnel au produit de la hauteur de chute du barrage à l’étiage et du débit transitant dans la passe à poissons (le coût peut toutefois largement excéder associé à cette formule) : C = K.H.Q
| Variable | Désignation | Unité |
|---|---|---|
| C | Coût de la passe | € HT |
| H | Chute maximale à l’étiage | m |
| Q | Débit dans la passe à l’étiage | m³/s |
| K | Coefficient de pondération (en moyenne) | 225 000 € par mètre de chute et par m³/s |
Estimer l’ordre de grandeur du coût
D’après la formule C = K × H × Q, avec K ≈ 225 000 € par mètre de chute et par m³/s de débit.
Ordre de grandeur du coût de construction
—
soit environ million(s) d’euros.
Renseignez une hauteur et un débit supérieurs à zéro.
Cet ordre de grandeur ne remplace pas une étude : le coefficient K est une moyenne, et le coût réel peut largement excéder le résultat de la formule selon la configuration de l’ouvrage, le type de passe retenu et les contraintes du site. À titre de repère, la passe de Gambsheim sur le Rhin, l’une des plus grandes d’Europe, a coûté 7,6 millions d’euros.
La passe à poissons de Gambsheim (une des plus grandes à poisson d’Europe), sur le Rhin, a par exemple un coût de 7,6 millions d’euros.
EDF Hydro indique investir « en moyenne 5 à 10 millions d’euros par an pour la construction de dispositifs en faveur de la continuité piscicole sur ces aménagements ».
Questions fréquentes
Cette fiche fait partie de nos questions et réponses sur les énergies.
Sources / Notes
Les retenues d’eau artificielles constituées par les barrages peuvent avoir sur les poissons des impacts de plusieurs ordres : directs (blessure ou mortalité lors du transit des poissons migrateurs à travers les turbines ou en raison des turbulences) ou indirects : à l’amont du barrage, la transformation d’un cours d’eau en retenue artificielle modifie le biotope des poissons (dissolution d’éléments du sol comme le mercure) et le type d’espèces présentes. Elle peut entraîner une stratification chimique risquant d’intoxiquer les poissons (teneur en oxygène dissous élevée en surface et quasi nulle en profondeur). Les fluctuations du niveau de l’eau (marnage) peuvent gêner le développement de la végétation fluviale importante pour la nourriture des poissons, ainsi que la reproduction des espèces. Des dispositifs compensatoires existent comme la création d’une végétation riveraine et l’alevinage (réinsertion d’alevins ou canaux de reproduction artificiels). À l’aval, la réduction de la vitesse du courant peut affecter les poissons d’eau vive au profit des espèces d’eau calme.
- Onema, « Les passes à poissons — Pour la reconquête du bon état des eaux et des milieux aquatiques », mai 2010 — portail technique de l’OFB (PDF). L’Onema est l’établissement public devenu, après plusieurs regroupements, l’Office français de la biodiversité (OFB).
- Notons que les écluses de navigation peuvent, dans certains cas de figure, également être utilisées pour assurer le passage du poisson.
- J.-M. Baudoin, V. Burgun, M. Chanseau, M. Larinier, M. Ovidio, W. Sremski, P. Steinbach, B. Voegtle, « Évaluer le franchissement des obstacles par les poissons. Principes et méthodes. Informations sur la continuité écologique — ICE », Onema, 2014 — présentation de la méthode ICE sur le site de l’OFB. La méthode porte sur la montaison et sur les espèces communes des cours d’eau de France métropolitaine.
- EDF Hydro exploite et entretient ses dispositifs de franchissement. Ils font l’objet de suivis, en collaboration avec des associations de poissons migrateurs ou des fédérations de pêche, par exemple via vidéo comptage : une caméra permet de comptabiliser les poissons transitant par le dispositif de franchissement.
- Article L214-18 du Code de l’Environnement Article L214-18 - Code de l'environnement - Légifrance (legifrance.gouv.fr)
